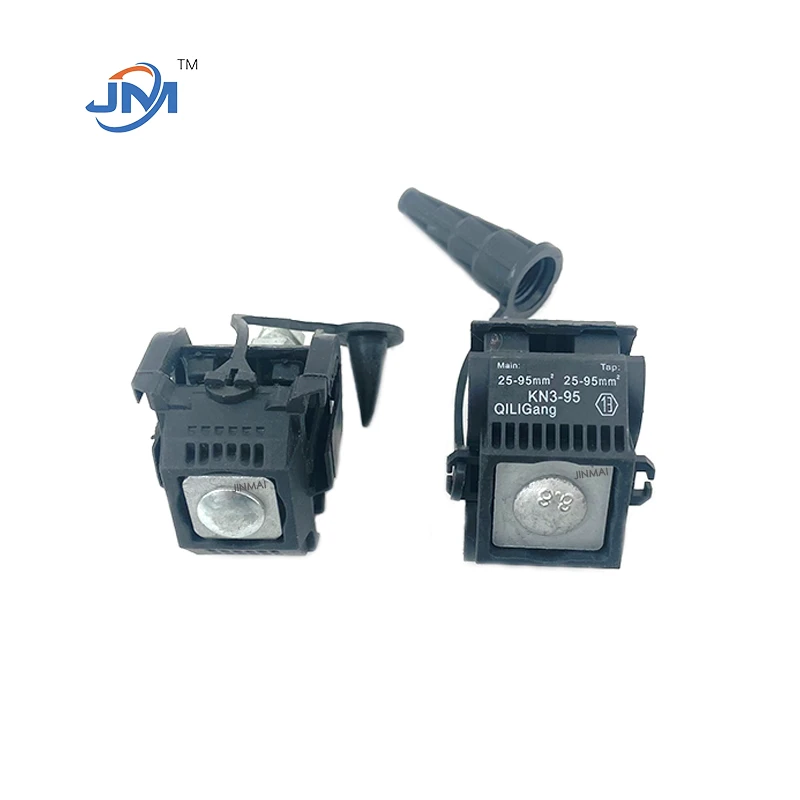

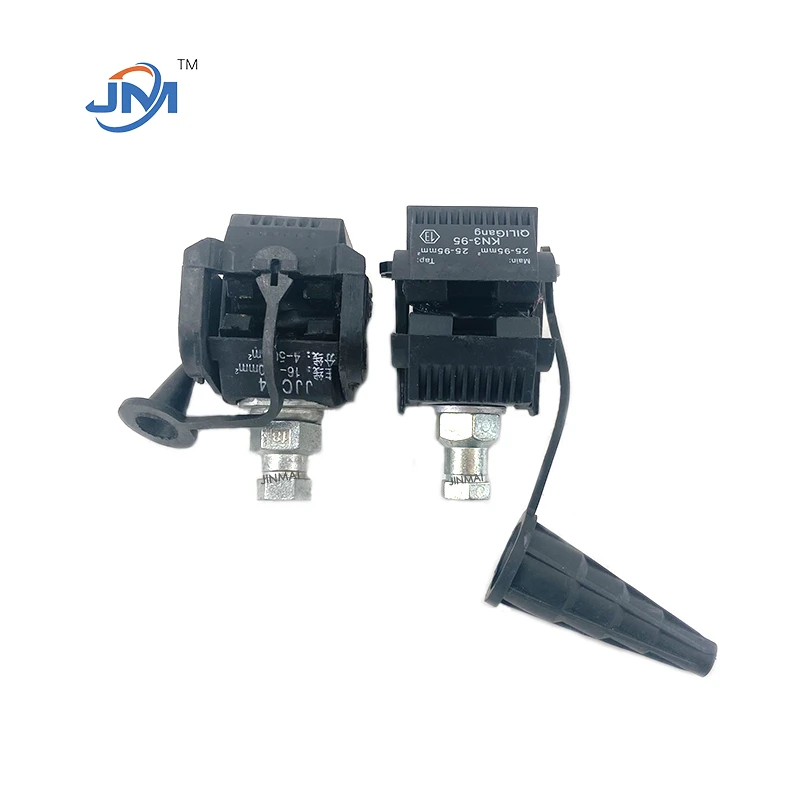

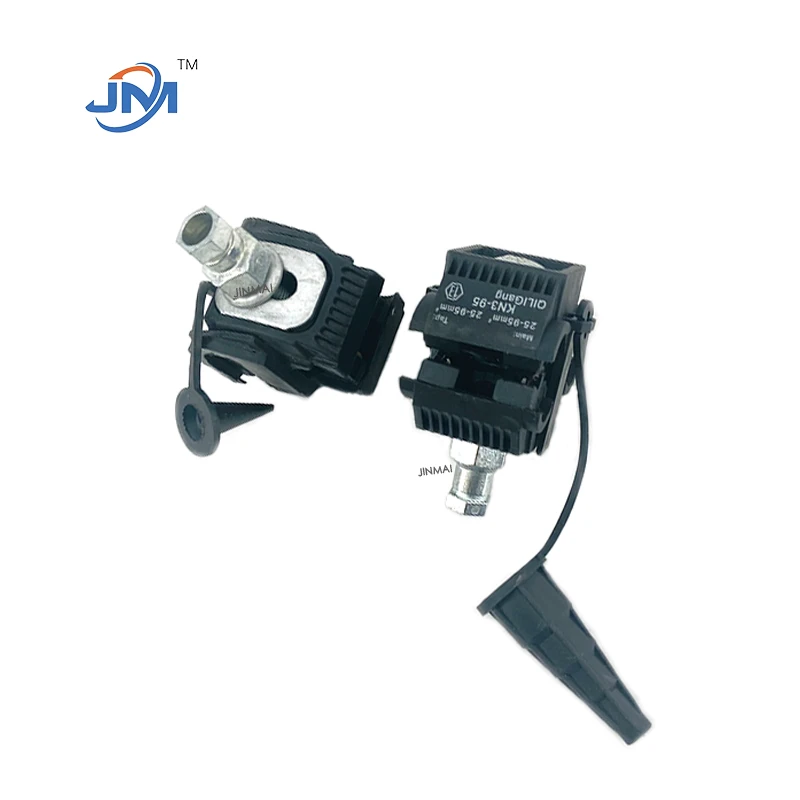

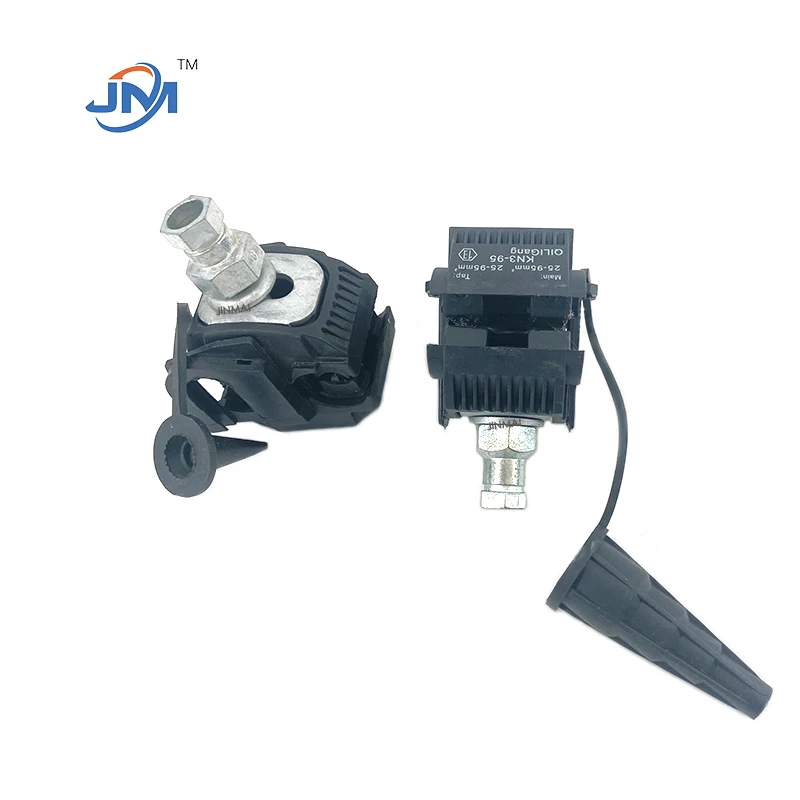

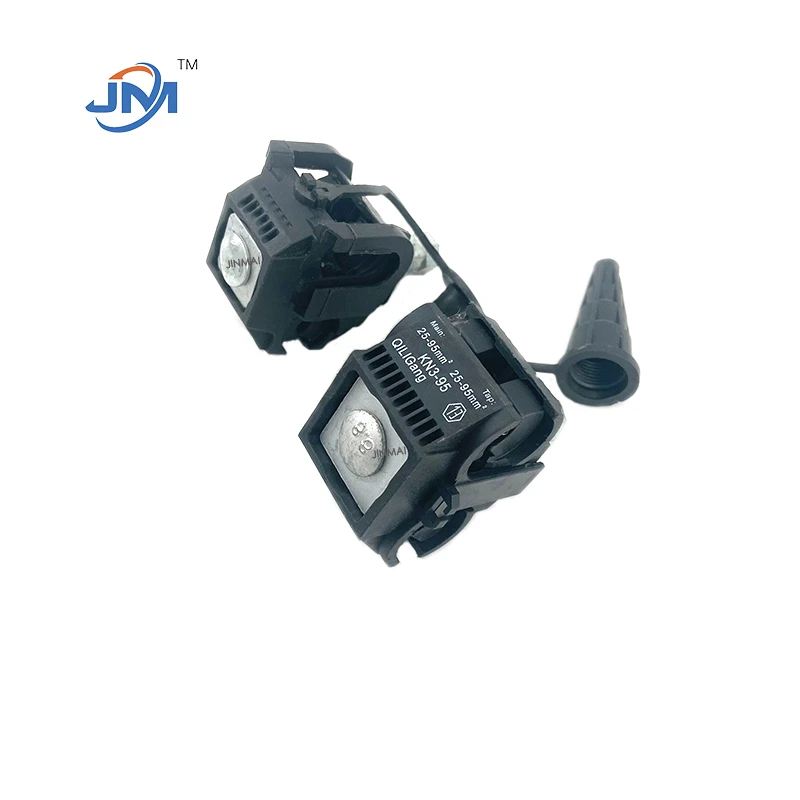

Zacisk drutu przekłuwającego

Konstrukcja zacisku drutu przekłuwającego składa się głównie ze wzmocnionej powłoki, ostrza przebijającego, uszczelki, wodoodpornego smaru silikonowego,-śruby o dużej wytrzymałości, nakrętki momentowej i nasadki końcówki kablowej.

Cechy

W pełni izolowana skorupa: wysokie bezpieczeństwo.
Niska rezystancja styku elektrycznego: zapewnić dobre połączenie elektryczne.
Szeroki zakres zastosowań: nadaje się do dokowania miedzi-aluminium i przejścia miedzi-aluminium, a także łączenia przewodów o różnych-przekrojach.
Wodoodporny i odporny na korozję-: długa żywotność.
Łatwa instalacja: nie ma potrzeby zdejmowania warstwy izolacyjnej drutu, użyj ostrych kolców zacisku drutu, aby bezpośrednio przebić warstwę izolacyjną drutu i zagryźć korpus drutu, a także użyj śrub dynamometrycznych, na które nie ma wpływu czynnik ludzki.

Metoda instalacji izolowanego zacisku drutu przekłuwającego z pojedynczą-śrubą

- Ustaw nakrętkę zaciskową drutu przekłuwającego w odpowiedniej pozycji i włóż całkowicie odgałęzienie do nakładki odgałęzienia.
- Wstaw główną linię. Jeśli przewód główny ma dwie warstwy izolacji, w miejscu podłączenia należy zdjąć izolację zewnętrzną na określonej długości.
- Umieść główną linię odgałęzienia w odpowiednim miejscu i trzymaj ją równolegle. Najpierw dokręć nakrętkę ręcznie, aby zamocować zacisk drutowy.
- Za pomocą klucza nasadowego o odpowiednim rozmiarze równomiernie dokręć nakrętkę, aż górna część złamie się i odpadnie, a instalacja zostanie zakończona.

Zasada działania

Gdy kabel wymaga rozgałęzienia lub podłączenia, włóż końcówkę odgałęzienia kabla do wodoodpornej tulejki zaciskowej, określ położenie odgałęzienia linii głównej i dokręć nakrętkę dynamometryczną na zacisku przewodu za pomocą klucza nasadowego. Podczas tego procesu ostrze stykowe przebija warstwę izolacyjną kabla i styka się z przewodnikiem, pierścień uszczelniający dociska kabel wokół miejsca przebicia, a smar silikonowy z osłony wypływa. Gdy moment obrotowy osiągnie ustawioną wartość, mechanizm momentu obrotowego nakrętki odpada, linia główna i linia odgałęziona są połączone, a wodoodporność i efekt elektryczny spełniają parametry wymagane przez normę.

Pole aplikacji

Zaciski do drutu przebijającego są szeroko stosowane w izolowanych odgałęzieniach systemów dystrybucji energii w budynkach, izolowanych odgałęzieniach kabli niskiego-napowietrznych, izolowanych odgałęzieniach kabli niskiego-domowego gospodarstwa domowego, systemach dystrybucji oświetlenia ulicznego itp., wymagających-ognioodpornych lub-ognioodpornych połączeń odgałęzień kabli.
