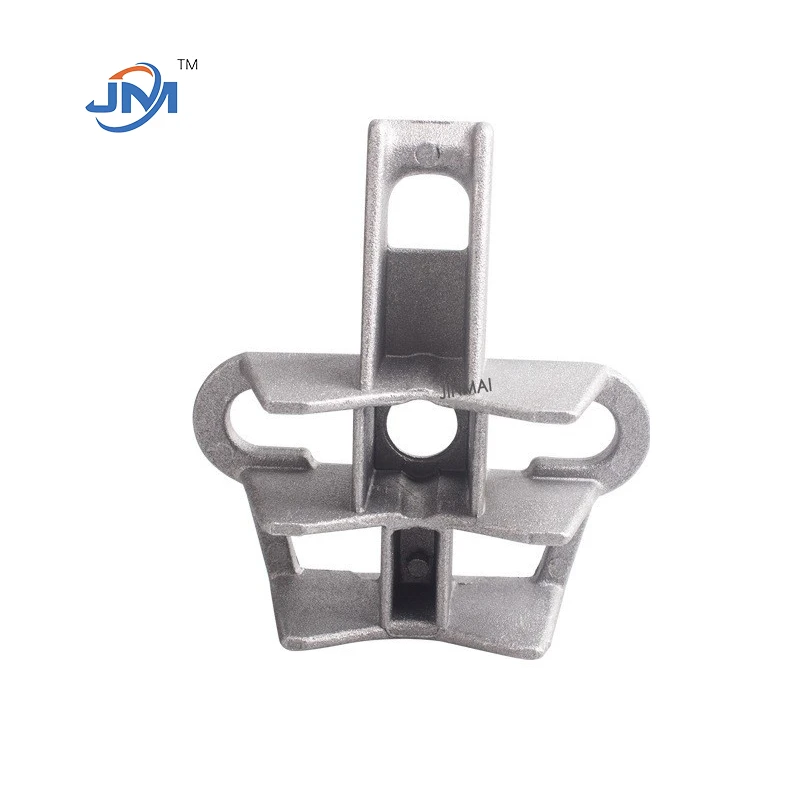

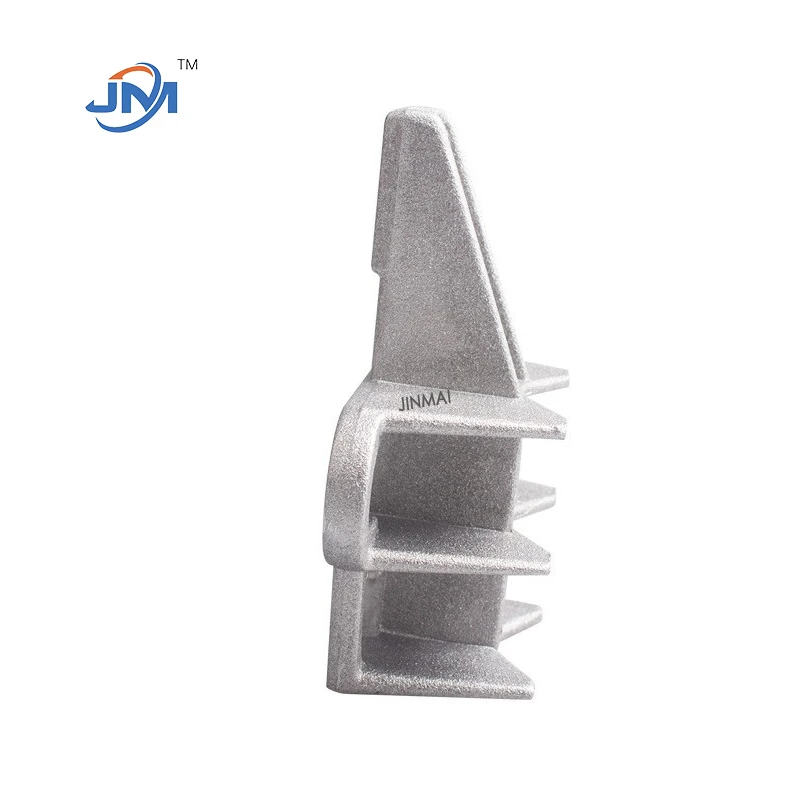

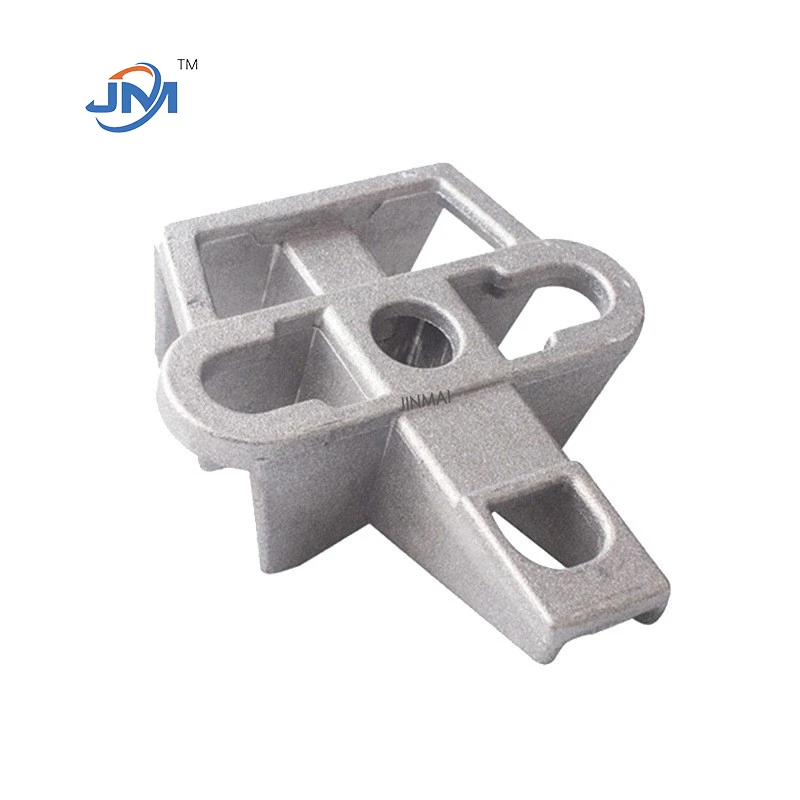

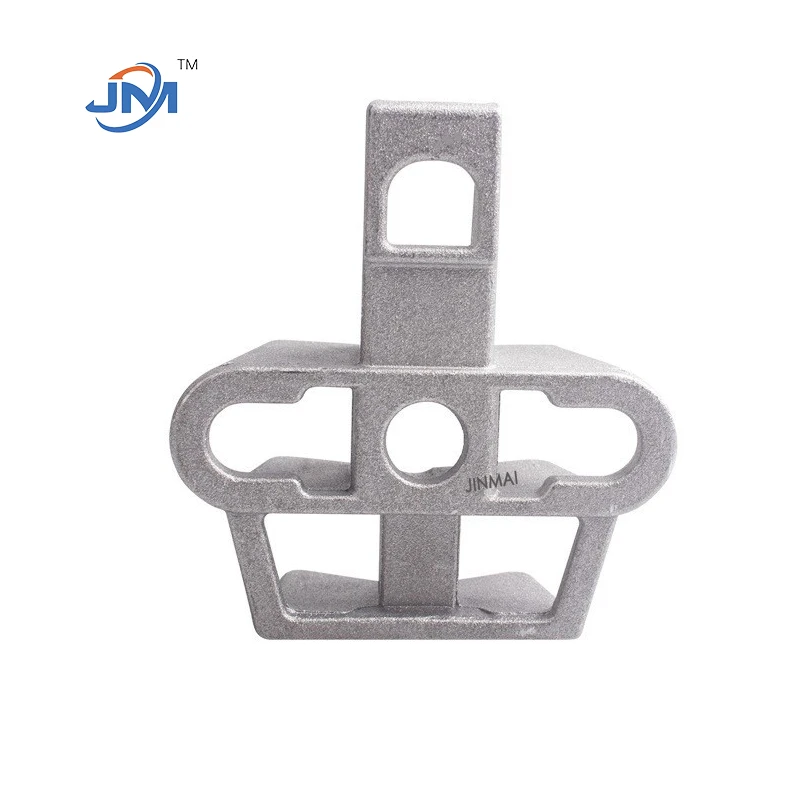

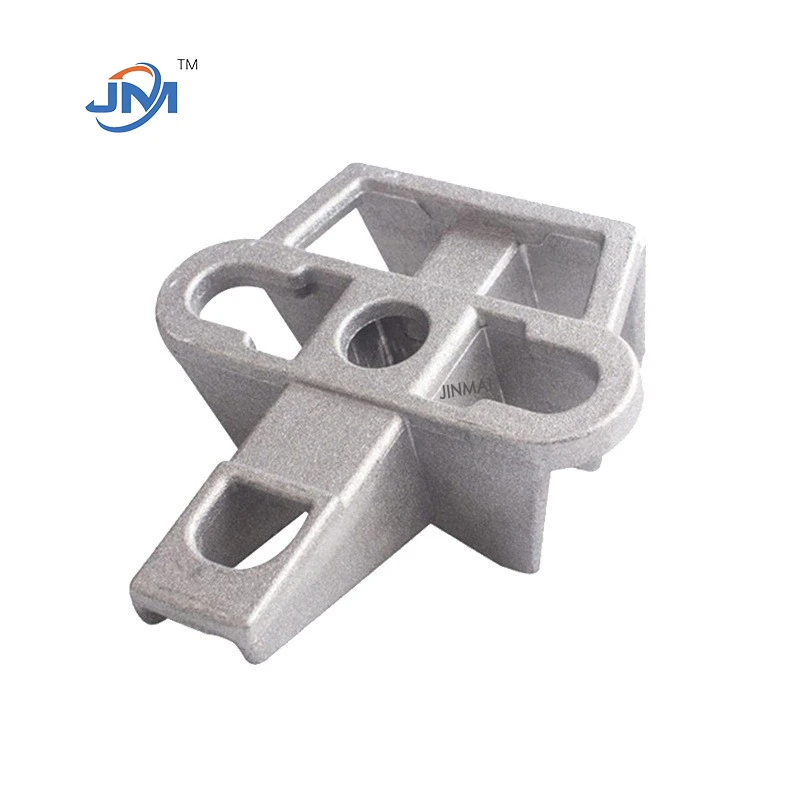

Wspornik UPB-odlewany ze stopu aluminium

I. Struktura

Długie, szczelinowe otwory do zawieszania do podłączenia do zacisków słupa i stalowych pasków, umożliwiające przymocowanie całego uchwytu do słupów cementowych/drewnianych. Centralny okrągły otwór do ryglowania. Dwuwarstwowa-konstrukcja płyty nośnej może wspierać zaciski-w kształcie klina i zaciski do kabli światłowodowych. Symetryczne pierścienie do zawieszania po obu stronach umożliwiają podwieszanie kabli pomocniczych, zapasowych kabli światłowodowych i akcesoriów do odciągów, umożliwiając wiele punktów zawieszenia na jednym uchwycie. Warstwowa, perforowana struktura żeber wzmacniających rozkłada napięcie linki, jednocześnie zmniejszając wagę produktu; perforowana konstrukcja zmniejsza opór powietrza.

✅ Korozja i trwałość: Wykonany ze stopu aluminium, nie ulega łatwo rdzewieniu pod wpływem słońca i deszczu na zewnątrz, nadaje się do górzystych i wilgotnych linii słupów przybrzeżnych.

✅ Kompatybilność z wieloma-kablami: pojedynczy wspornik może jednocześnie mocować główne kable optyczne + 2, upraszczając akcesoria do linii słupów i redukując koszty budowy.

✅ Łatwa instalacja: nie wymaga spawania; możliwy jest szybki montaż za pomocą zacisków ze stali nierdzewnej i zacisków-w kształcie klina, co pozwala na jednoosobową pracę-na dużych-wysokościach.

✅ Stabilność mechaniczna: jedno-częściowy-odlew odlewany z żebrami wzmacniającymi rozkładającymi napięcie kabla, wytrzymujący konwencjonalną siłę rozciągającą napowietrznych kabli optycznych.

Mocowanie na słupie: Użyj pasków ze stali nierdzewnej/płaskich zacisków żelaznych, aby zablokować wspornik UPB na słupie energetycznym;

Mocowanie głównego kabla optycznego: zaciski napinające w kształcie klina ADSS/kabla-są wkładane do centralnej dwuwarstwowej-płyty nośnej i przykręcane;

Zawieszenie kabla pomocniczego: Haki oczkowe po obu stronach podtrzymują dochodzący odgałęźny kabel optyczny, zapasowy kabel optyczny i pomocniczy przewód napinający.

IV. Zakres zastosowania

Przemysł telekomunikacyjny: światłowód wiejski-do-domu-, projekty anten FTTH w budynkach mieszkalnych, wsporniki słupów napowietrznych kabli światłowodowych ADSS

Zasilanie: izolowane przewody niskiego-napięcia, ustalanie napięcia napowietrznych linii elektroenergetycznych

Zewnętrzne kable niskiego-napięcia: monitorowanie kabli napowietrznych, zabezpieczanie słupów kabli niskiego-napięcia

Izolowane zaciski napinające NXJG-to specjalistyczne zaciski-w kształcie klina do izolowanych przewodów napowietrznych. Należą do osprzętu linii elektroenergetycznych i są stosowane głównie na zaciskach, narożnikach i wieżach odgałęzionych napowietrznych linii dystrybucyjnych w celu mocowania i dokręcania izolowanych kabli napowietrznych, przenosząc pełne napięcie przewodu i uzyskując zakotwienie naprężeniowe przewodu na wieży. Są to najczęściej stosowane elementy do kotwienia odciągów w miejskich i wiejskich sieciach dystrybucyjnych oraz w modernizacjach wiejskich sieci energetycznych.

* **Korpus izolacyjny w kształcie-klina:** izolujący materiał kompozytowy o-wysokiej wytrzymałości (wzmocniony plastik) z wieloma żebrami wzmacniającymi i wewnętrzną strukturą blokującą-w kształcie klina. Po włożeniu przewodnik ulega samoczynnemu zaklinowaniu i naprężeniu pod wpływem napięcia, bez zagniatania hydraulicznego; opiera się na mechanicznym-samoblokowaniu w celu zabezpieczenia kabla. Pierścień końcowy służy do połączenia blachy odciągowej, izolatora i punktu mocowania wieży.

* **Wspornik z ocynkowanej blachy odciągowej:** Dwa-dwa wygięte wsporniki ze stali ocynkowanej ogniowo, wyposażone w śruby i-zawleczki zabezpieczające przed poluzowaniem na obu końcach, zaciskają i mocują korpus w kształcie klina-. Śruby na drugim końcu wspornika służą do połączenia z osprzętem wieży i prętami przedłużającymi. Ogólna konstrukcja charakteryzuje się dużą wytrzymałością na rozciąganie oraz jest odporna na rdzę i korozję.

Akcesoria do końcówek blokujących: Czarna zaślepka końcowa + śruba mocująca, pomagające ograniczyć głębokość wprowadzenia przewodu i zapobiegające ślizganiu się kabla.

Wsporniki złączy przedłużających ADSS zostały specjalnie zaprojektowane do przedłużania i podłączania samonośnych, izolowanych napowietrznych kabli optycznych. Stosowane są głównie w celu wydłużenia odległości zawieszenia kabla optycznego lub regulacji kąta montażu kabla optycznego. Wspornik wykonany jest z-wytrzymałego stopu, posiadającego doskonałe właściwości mechaniczne i odporność na promieniowanie UV, dostosowującego się do różnych złożonych warunków klimatycznych. Jego naukowo zaprojektowana konstrukcja pozwala na prosty i szybki montaż, znacznie oszczędzając czas budowy i koszty robocizny. Zastosowanie wspornika złącza przedłużającego ADSS skutecznie poprawia wytrzymałość na rozciąganie i stabilność linii kabla optycznego, zmniejszając ryzyko uszkodzeń spowodowanych czynnikami środowiskowymi.
